广元高低压开关柜通电试验台、概述高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数：输入电源：三相四线AC380V输出电压及电流：1、三相AC100V输出（固定值）一组2、三相AC 0 – 10A输出（10A，可调值〉 一组3、交流电压输出三相AC 0 –450V，220V时，电流小于10A 一组4、直流操作电压输出 DC 0 - 260V一组5、单相AC220V输出（接线柱）二组6、三相AC380V输出（固定值，接线柱） 一组7、单相24V，36V，110V，220V直流固定输出 一组8、带计时功能9、外形尺寸：550＊750＊800mm10、重量：55KG三、面板示意图及线路原理图后面板示意图（图一）前面板示意图（图二）前面板示意图（图四）前面板示意图（图五）四、功能说明1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。

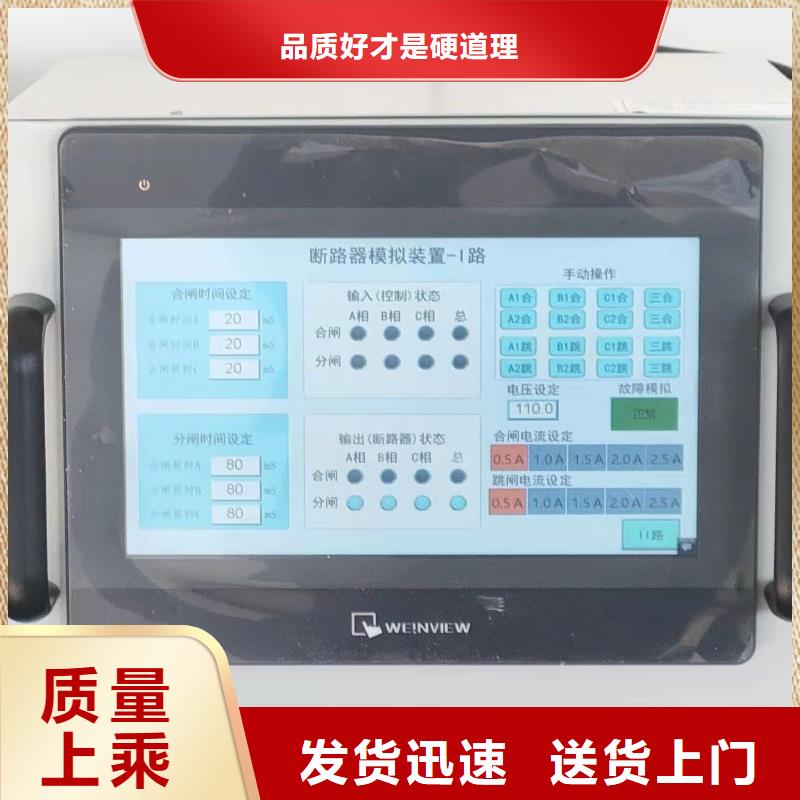

广元高低压开关柜通电试验台指示灯： ①电源指示灯 模拟断路器上电后，电源指示灯亮，说明系统电源正常 ②运行指示灯 模拟断路器上电后，运行指示灯亮。说明系统运行正常。 ③状态指示灯 该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯 模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相 ⑤合闸指示灯 模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相 2．操作方法 本装置 和继电保护测试装置配合使用。 （1）具体操作方法如下： ①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。 ②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。 ③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。 ④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。 ⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。 （2）单路应用接线图上例接线为继电保护测仪与模拟断路器单路配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。 双路使用说明 Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。

<广元>天正华意电气设备有限公司 电器试验台品质过关

广元高低压开关柜通电试验台如 输入数字有误，按 DEL 删除即可。5.2 后面板介绍名称 说明电流校准端口 输入电流，用于对 LD-300 电流校准使用。Q 时间校准输出端 输出脉冲，用于对 LD-300 时间校准使用。5.3 分断时间及剩余动作电流的校准要执行漏电开关测试仪分断时间及剩余动作电流的校准：1.将被校准漏电开关测试仪与校准装置连接，打开校准装置和被校准漏电开 关测试仪。2.按 功能键，将校准装置切换到分断时间测试模式。3.设置动作电流。设置动作电流与被校漏电开关测试仪一致（实际使用过程 中，由于被校准漏电开关测试仪的动作电流值误差较大，因此，可以将校准装置 的动作电流值设置的稍微小一些，在 80％I△n～I△n 之间。如：被校漏电开关测试仪是 30mA，那么校准装置可以设置为 24mA ～30mA 中任意一个稍小一些的电流值）。设置动作电流值，按 -“数字键”- ，若需更改设置则按 。 如设置动作电流为 30mA，按，再按数字键“3”和“0”，再按 键确定。4.设置电流因子。设置校准装置的电流因子与被校漏电开关测试仪一致。按，屏幕显示如下图，有 1：（0.5＊I），2：(1＊I），3：（1.4＊I），4：（2＊I），5：(5＊I）五种电流因子供选择，按相应的数字键选择电流因子，再按 键。如设 置电流因子为 0.5＊I，则按数字键“1” 再按 ENT 键，屏幕上的值自动显示 为“0.5＊动作电流”的值（如动作电流值为 30mA，则值显示为 15mA）。5.设置分断时间。根据 JJF1283-2011 的要求，分断时间校准点为 20ms，50ms，100ms，200ms，500ms，1s，2s，5s，每点测量一次，分断时间选择（0.9～0.95）T（T 为漏电开关测试仪分断时间值），且 1×I△n 不必超过 5s，5×I△n不必超过 500ms。

广元高低压开关柜通电试验台漏电开关测试仪又称为 RCD（residual urrent protective device）检测仪，剩 余电流保护器测试仪、漏电开关检测仪、漏电保护器测试仪、剩余电流动作保护 器检测仪、剩余电流动作保护器测试仪。漏电开关测试仪主要用于测试漏电保护 器的漏电动作电流、漏电不动作电流以及漏电动作时间。国内外多年的运行经验 表明，漏电开关测试仪的测试性能直接关系到用户对漏电开关的选择，关系到用 户的用电。因此对漏电开关测试仪的校准至关重要。TH-300 是专门为漏电开关测试仪提供校准的装置。利用该校准装置可 对漏电开关测试仪的主要测量功能进行校准，准确地评估漏电开关测试仪的 计量性能。TH-300 完全满足《JJF1283-2011 剩余电流动作保护器动作特性检测仪 校准规范》的计量要求。2 工作原理TH-300 漏电开关测试仪校准装置，采用模拟剩余电流动作保护装置产生预定 的动作，同时对相应的时间进行准确地测量，给出跳闸电流和跳闸时间供校准用， 其原理框图如图 1 所示。图 1 校准装置原理框图2.1 剩余动作电流的校准原理剩余动作电流：制造厂对剩余电流动作保护装置规定的剩余动作电流，在该 电流值时，剩余电流保护装置应在规定的条件下动作。通过

<广元>天正华意电气设备有限公司 电器试验台品质过关

广元高低压开关柜通电试验台请勿在易爆环境中操作。保持产品表面清洁和干燥。目 录一、系统概述、技术参数4三、面板示意图5四、使用说明5五、操作说明5六、注意事项6七、保养维修6八、运输与贮存6九、开箱及检查7十、其他7一、系统概述TH-III型高低压测试通电台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数输入电源：三相四线AC380V输出电压及电流：1. 单相AC 100V输出（固定值）（控制空开改装在面板上，文字注明） 2. 三相AC 0～30A输出 （控制空开改装在面板上，文字注明） 3. 单相12V、24V、48V、110V、220V、直流固定电压输出控制空开改装在面板上，文字注明） 4. 交流操作电压输出 三相AC 0 ~ 400V，电流小于30A （控制空开改装在面板上，文字注明） 5. 直流操作电压输出 DC 0 -400V （控制空开安装在面板上，文字注明） 6. 单相AC220V输出（固定值，插座形式）（控制空开安装在面板上，文字注明） 7. 三相AC380V输出，（固定值，接线柱） （控制空开安装在面板上，文字注明）以上空开从后面移出来，可安装在侧面或顶部方便操作，但空开需标明功能，不能像此台一样直接用铅笔画上去在控制操作台时启动哪个回路应该只有哪个回路电压或电流的输出，（各个回路应独立操作）不能出现感应输出、不能出现合闸电流回路有电压输出现象，不能出现合闸固定电压有可调交流电压输出现象，同理合闸交流可调电压不能出现其他回路电压或电流输出，只有在控制台同时合闸两个或两个以上分别对应合闸回路输出（具备各个回路同时合闸同时输出条件）。
